В мире промышленной гидравлики надежность и долговечность оборудования являются краеугольным камнем эффективного производства. Сердцем любой гидравлической системы является насос, а ее «кровью» – рабочая жидкость (гидравлическое масло). Чистота этой жидкости напрямую определяет жизнь и производительность всех компонентов: от дорогостоящих аксиально-поршневых насосов и моторов до точных сервоклапанов и гидроцилиндров. Ключевую роль в обеспечении этой чистоты играют гидравлические напорные фильтры тонкой очистки – высокотехнологичные устройства, стоящие на страже системы.
Назначение и принцип работы

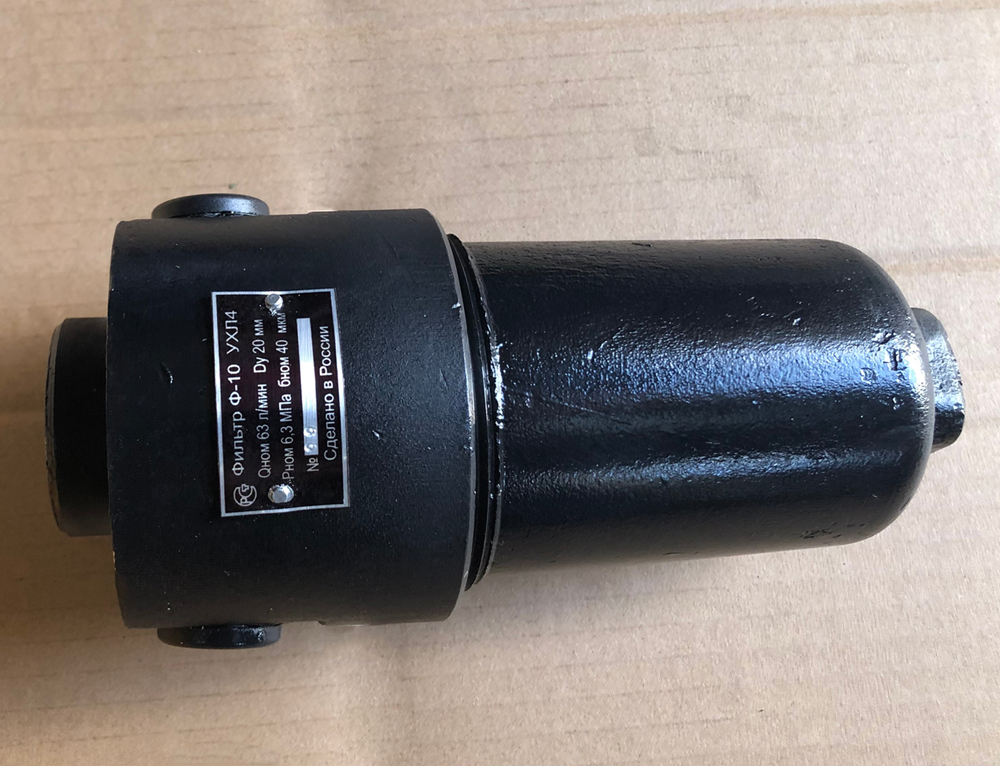

Гидравлический напорный фильтр – это устройство, устанавливаемое в напорной магистрали системы, то есть на линии после насоса, где давление жидкости максимально. Его главная задача – улавливать загрязняющие частицы, которые циркулируют в жидкости, не позволяя им достичь критически важных и чувствительных элементов.
Принцип работы основан на принудительной фильтрации жидкости под давлением. Загрязненное масло поступает в корпус фильтра и проходит через фильтрующий элемент (картридж), изготовленный из специальных материалов (бумага, стекловолокно, металлические сетки). Частицы загрязнений, размер которых превышает диаметр пор материала, задерживаются на его поверхности или в его объеме. Очищенная жидкость затем поступает дальше в гидросистему.
Установка фильтра именно в напорной линии обусловлена несколькими причинами:
- Защита наиболее уязвимых компонентов: Напорная линия ведет непосредственно к распределительной, дроссельной аппаратуре и гидромоторам. Попадание даже мельчайших частиц в зазоры золотников или плунжерных пар может привести к их заклиниванию или износу.
- Высокая эффективность: Работа под давлением обеспечивает надежное прохождение жидкости через фильтрующий элемент даже высокой тонкости очистки.
- Стойкость к давлению: Конструкция напорных фильтров рассчитана на постоянное воздействие высокого давления (до 450 бар и выше), что отличает их от, например, сливных фильтров.
Ключевые характеристики: тонкость очистки и номинальное давление
При выборе напорного фильтра тонкой очистки обращают внимание на несколько критически важных параметров.
Тонкость очистки – это главный показатель, определяющий эффективность фильтра. Она указывает размер частиц, которые способен задерживать фильтр. Измеряется в микронах (мкм). Для напорных фильтров тонкой очистки этот показатель обычно лежит в диапазоне от 1 до 20 мкм.
- Номинальная тонкость очистки – размер частиц, которые фильтр задерживает с эффективностью 95-98%.
- Абсолютная тонкость очистки – размер самых больших частиц, которые гарантированно проходят через фильтр. Это более строгий показатель.
Для современных систем с сервоклапанами и пропорциональной аппаратурой часто требуются фильтры с тонкостью очистки 3-5 мкм (номинальная), так как зазоры в таких устройствах могут составлять всего 1-3 мкм.
Номинальное давление – это максимальное рабочее давление в системе, при котором фильтр может эксплуатироваться без риска разрушения. Это значение должно как минимум на 20-25% превышать пиковое давление в системе.
Конструктивные особенности и виды
Стандартный напорный фильтр состоит из:
- Прочного корпуса (стакана), выдерживающего высокое давление.
- Крышки с монтажными портами.
- Сменного фильтрующего элемента.
- Предохранительного клапана – критически важный элемент. Он срабатывает в двух случаях: при сильном загрязнении элемента (когда перепад давления на нем становится слишком высоким) или при запуске холодной системы, когда вязкость масла повышена. Клапан открывается, позволяя маслу миновать фильтрующий элемент, предотвращая его разрушение и обеспечивая подачу жидкости в систему, пусть и неочищенной.
- Указателя загрязнения (опционально, но крайне желательно). Это механический указатель или электрический датчик, который показывает, когда перепад давления достиг критического уровня и элемент требует замены.
Фильтрующие элементы также различаются по материалу и конструкции:
- Бумажные – наиболее распространенные, обеспечивают высокую тонкость очистки, но чувствительны к перепадам давления и воде в масле.
- Стекловолоконные – более стойкие к агрессивным средам и воде, часто используются для тонкой очистки.
- Металлические (сетчатые) – многоразовые, моющиеся, но, как правило, обеспечивают более грубую очистку.
Преимущества и необходимость применения
Использование напорных фильтров тонкой очистки предоставляет ряд неоспоримых преимуществ:
- Снижение износа оборудования: Увеличивает ресурс насосов, моторов и клапанов в 2-4 раза.
- Повышение надежности системы: Сводит к минимуму риск внезапных отказов и простоев оборудования.
- Стабильность работы: Обеспечивает точность и плавность работы гидравлических приводов и систем управления.
- Снижение эксплуатационных затрат: Экономия на дорогостоящем ремонте и замене компонентов многократно окупает стоимость самого фильтра и сменных элементов.
- Сохранение свойств масла: Предотвращает каталитическое действие абразивных частиц на процесс окисления масла.
Области применения
Гидравлические напорные фильтры тонкой очистки незаменимы везде, где используются сложные и ответственные гидравлические системы:
- Металлообрабатывающие станки (станки с ЧПУ, прессы).
- Дорожно-строительная техника (экскаваторы, бульдозеры, автомобильные краны).
- Прессы (литейные, штамповочные).
- Гидроприводы в судостроении и авиации.
- Энергетическое оборудование (турбины, системы регулирования).
Гидравлический напорный фильтр тонкой очистки – это не просто «расходник», а стратегически важный компонент, инвестиция в бесперебойность и долголетие всей системы. Правильный подбор фильтра по тонкости очистки, давлению и производительности, а также его своевременное обслуживание позволяют предотвратить до 80% потенциальных отказов. В современной высококонкурентной среде, где каждый простой оборачивается значительными финансовыми потерями, установка качественного напорного фильтра является не опцией, а суровой необходимостью для любого инженера, ответственного за надежность гидравлического оборудования.
