Гибка металлических полос — один из наиболее востребованных процессов обработки металла в промышленности, строительстве, производстве мебели, оборудования и конструкций. Ключевым элементом, обеспечивающим точность и качество гиба, является матрица для гибки полосы. В этой статье разберём, что такое матрица, как она устроена, какие виды существуют, как выбрать правильный инструмент и на что обращать внимание при эксплуатации.
Что такое матрица для гибки полосы
Матрица для гибки полосы — это рабочий элемент гибочного инструмента, который вместе с пуансоном формирует линию изгиба. Матрица задаёт геометрию гиба, угол, радиус и параметры зазора, обеспечивая точность и повторяемость результата.
Она применяется на:
-
листогибочных прессах,
-
гидравлических прессах,
-
ручных и станочных гибочных устройствах.
Без качественной матрицы невозможно добиться ровного, аккуратного и технически правильного изгиба.
Конструкция и принцип работы матрицы
Типичная матрица включает в себя:
-
Корпус из высокопрочной инструментальной стали.
-
Рабочую V-образную, U-образную или специальную форму, на которую давит пуансон.
-
Опорные фаски и направляющие, обеспечивающие правильное положение заготовки.

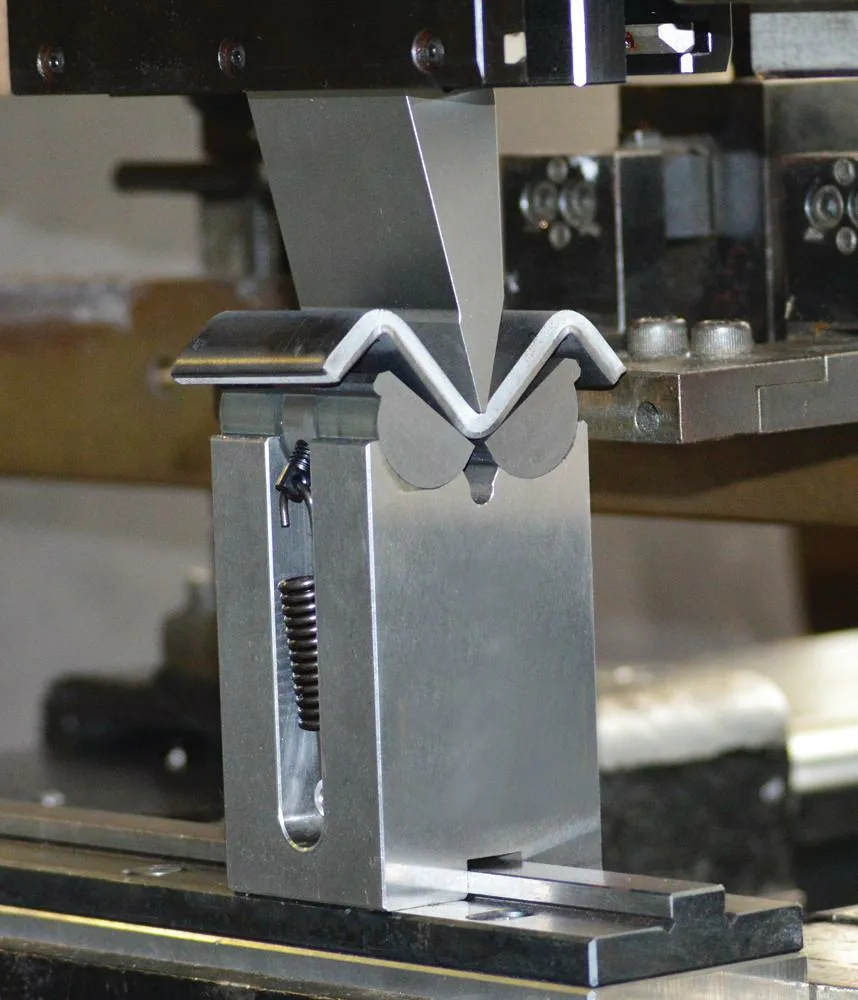

Принцип работы прост:
-
Полосу размещают на рабочей части матрицы.
-
Пуансон опускается и давит на металл.
-
Полоса деформируется и принимает форму, соответствующую профилю матрицы.
Основные виды матриц для гибки полосы
V-образные матрицы
Самый распространённый вариант. Имеют V-образный паз, ширина которого подбирается под толщину металла.
Особенности:
-
Универсальность
-
Возможность гибки разных углов
-
Подходит для стали, алюминия, нержавейки
U-образные (канальные) матрицы
Используются для гибки полосы в глубокие каналы или специальные профили.
Преимущества:
-
Формирование чётких параллельных стенок
-
Повышенная точность
Матрицы с регулируемой шириной
Состоят из нескольких сегментов, которые можно переставлять.
Подходят для:
-
Частой работы с металлом разной толщины
-
Производств с небольшими сериями
Радиусные матрицы
Позволяют получать гибы с фиксированным радиусом.
Применение:
-
Гибка мягких и пластичных металлов
-
Изготовление декоративных элементов
Узкоспециализированные матрицы
Изготавливаются на заказ для нестандартных профилей.
Как подобрать матрицу для гибки полосы
1. Учитывайте толщину металла
Ширина V-образной матрицы зависит от толщины полосы.
Стандартная формула:
Ширина V-паза ≈ 6–10 × толщина металла.
2. Материал полосы
-
Сталь — требует более прочной матрицы.
-
Нержавейка — повышенная нагрузка, нужен закалённый инструмент.
-
Алюминий — можно использовать более мягкие рабочие профили.
3. Требуемый угол гиба
Для углов 90°, 45°, закрытых профилей — разные типы матриц.
4. Радиус
Если нужно сохранить внешний слой металла и избежать деформаций — выбирают радиусные матрицы.
5. Длина гибки
Для длинных полос критичны:
-
жёсткость матрицы,
-
точность обработки,
-
отсутствие прогиба.
6. Совместимость с прессом
Уточняют:
-
высоту инструмента,
-
тип крепления,
-
допустимое усилие.
Производство матриц и материалы
Матрицы изготавливают из инструментальных сталей:
-
40Х,
-
5ХНМ,
-
Х12МФ,
-
или аналогичных марок.
Закалка обеспечивает твёрдость 50–60 HRC, что повышает срок службы и стойкость к нагрузкам.
Дополнительно могут применяться:
-
наплавки из твёрдых сплавов,
-
нитридные покрытия,
-
антифрикционные покрытия.
Эксплуатация и уход
Чтобы матрица служила долго, соблюдайте правила:
Правильная установка
-
выровнять инструмент по оси,
-
проверить крепления,
-
подобрать правильный зазор.
Регулярный осмотр
Следите за:
-
износом граней,
-
микротрещинами,
-
деформациями корпуса.
Смазка и обслуживание
При работе с нержавейкой и алюминием использовать спецсмазки для гибочных операций.
Соблюдение допустимого усилия
Перегрузка пресса приводит к поломке как пуансона, так и матрицы.
Ошибки при выборе и эксплуатации матрицы
-
Использование слишком узкой матрицы → трещины на металле.
-
Чрезмерно широкая матрица → неточный гиб, деформация полосы.
-
Неподходящий радиус → заломы и складки.
-
Превышение нагрузки → разрушение инструмента.
-
Отсутствие регулярной чистки → царапины на изделии.
Где используются матрицы для гибки полосы
Матрицы востребованы в отраслях:
-
машиностроение,
-
производство металлоконструкций,
-
изготовление шкафов и корпусов,
-
мебельное производство,
-
автомобильная промышленность,
-
ремонтные мастерские.
Заказ и изготовление нестандартных матриц
Если требуется особый профиль или специфические параметры, матрицы изготавливают индивидуально:
-
по чертежам,
-
по образцу изделия,
-
под конкретный пресс.
При заказе учитывают:
-
геометрию гиба,
-
материал и толщину полосы,
-
частоту использования,
-
требуемую точность.
Заключение
Матрица для гибки полосы — это ключевой инструмент, определяющий качество и стабильность гибочного процесса. Правильно подобранная матрица позволяет получить идеальный угол, ровный радиус и высокую точность без брака и лишних затрат. Зная устройство, виды и принципы выбора, можно уверенно комплектовать любое производство и выполнять работы на высоком уровне.
